选择适当的连接器
01
测试系统中最重要的连接当属测试设备前面板上的连接。针式（阳头）连接器在毫米波频段是优于其他连接的首选。通常日常使用中的做法可以在仪器的阳头连接器上外接一个阴-阴的“连接器保护器”，以减少对仪表本身造成损坏的机率。
随着频率增加，阻抗问题以及线缆、连接器或适配器的损耗也会变得更糟。因此使电缆尽可能短，待测件和测试仪器尽可能地彼此靠近，也是非常重要的。
“连接器保护器”，置于仪器前面板接头与电缆或DUT之间的同轴适配器。

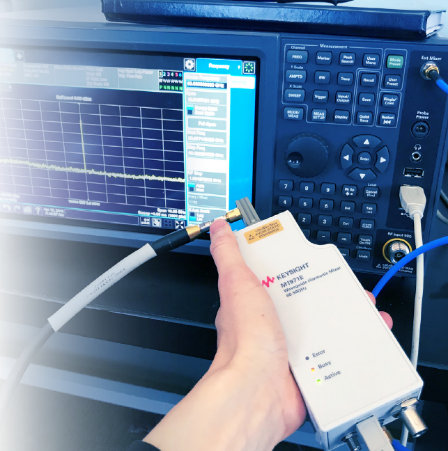

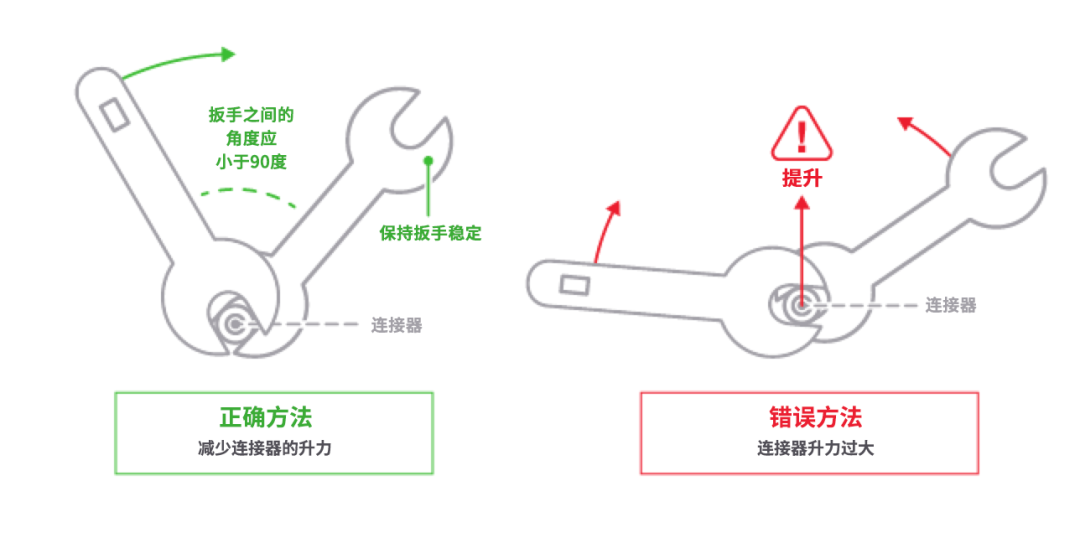

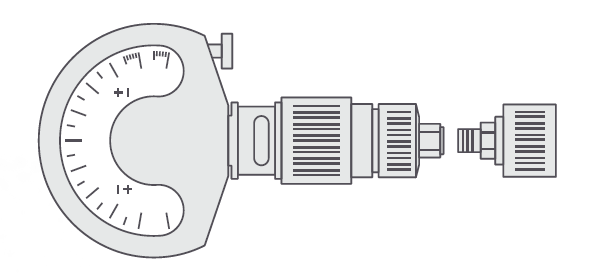

连接器的维护 02 从外观来看，这些连接器似乎没有明显损坏或移位，但显然存在着一些污染。由于尺寸很小，毫米波连接器需要特殊的材料和技术来保持洁净。连接器量规可以确保连接器的机械尺寸在严格的公差范围内，从而保证阻抗匹配。 1毫米连接器及量规 适当的连接器扭矩 03 恒定扭矩和正确使用扭矩扳手可以使连接间阻抗不匹配和损耗降至最小。掌握操作要领对避免损坏这些连接器至关重要。否则极有可能损坏昂贵的连接器。 外部混频 04 考虑到同轴电缆的连接损耗以及波导所带来的繁琐物理连接影响，您可能需要考虑使用外部混频器。外混频器可以允许您搭建一个远程测试台，将测量端面置于待测件端口。 尽管外混频器可能不具有连续的、分析仪频率覆盖范围内的IF带宽，但它们却可以使用更低频率的信号分析仪来实现这些高频应用，从而提供更加经济的毫米波测试解决方案。
