网络分析仪有效系统数据的含义和测量方法

网络分析仪测量精度/不确定度计量校准方法，参见文章：

上述校验方法是业界进行网络分析仪计量校准的常用方法，校验结果获得的准确度，与有效系统数据是完全对应的。

出于学术研究或其他目的，有效系统数据可以从测量不确定度中分解计算得来，也可以通过下文中的方法测量和计算获得。

精确的有效系统数据分析方法，需要使用网络分析仪的时域测试模式，采用时间门得到相关反射峰的频域数值，分解得到系统有效数据。如果没有时域选件和计算工具软件，另外可以使用纹波法，是一种系统数据的简易估算方法。

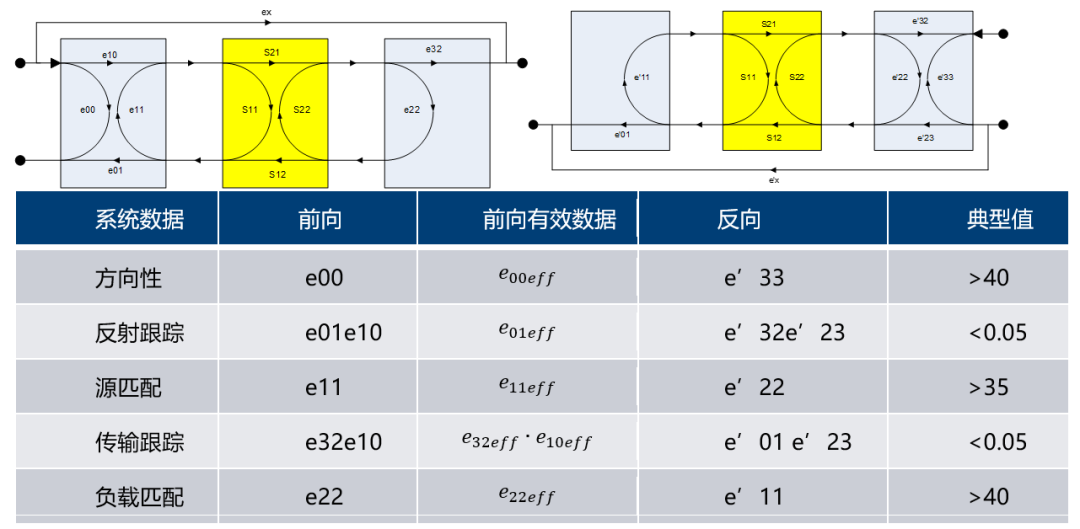

系统有效数据定义

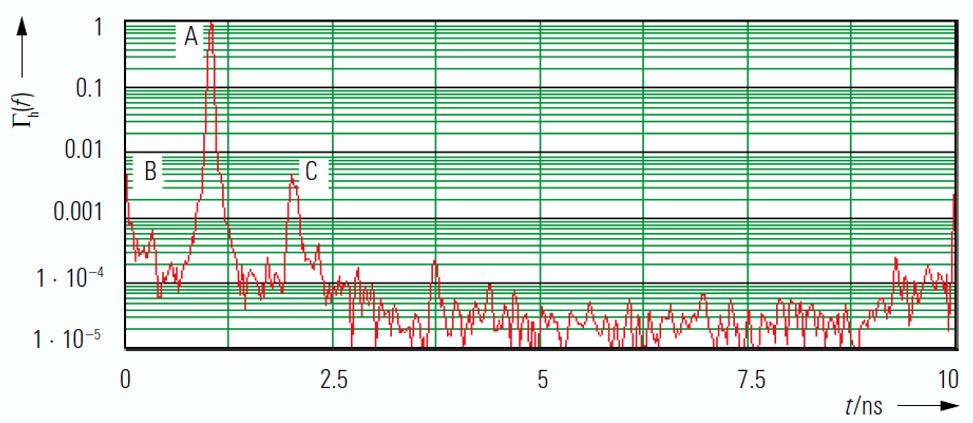

系统有效数据时域测量方法

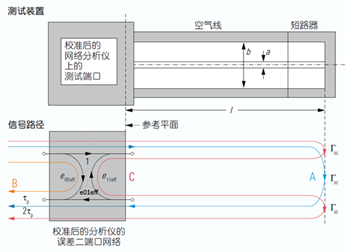

方向性/源匹配和反射跟踪

负载匹配

双端口间直连，直接测量S11和S22，分别对应前向和反向的有效负载匹配。

双端口间直连，测量S21和S12，平滑去纹波，分别对应前向和反向的有效传输跟踪。

在被测端口，如端口1，分别连接校准件短路器和开路器测试S11，反射跟踪

Tr = (S11_Open+S11_Short)/2

系统有效数据纹波法测量

当被检网络分析仪没有上述时域功能时，采用空气线加负载测量方向性，采用空气线加短路器测量源匹配，具体方法如下：

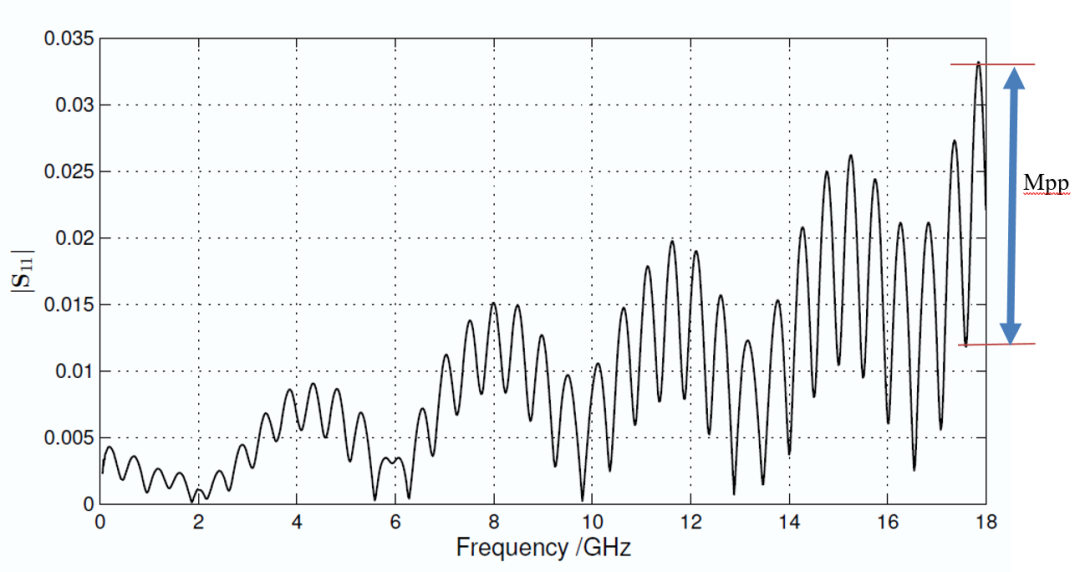

在校准后的被测端口，连接空气线和负载（或20dB失配器），S11 LinMag曲线如下例图，读取纹波起伏最大处的峰峰值Mp。

有效方向性 = Mpp/2

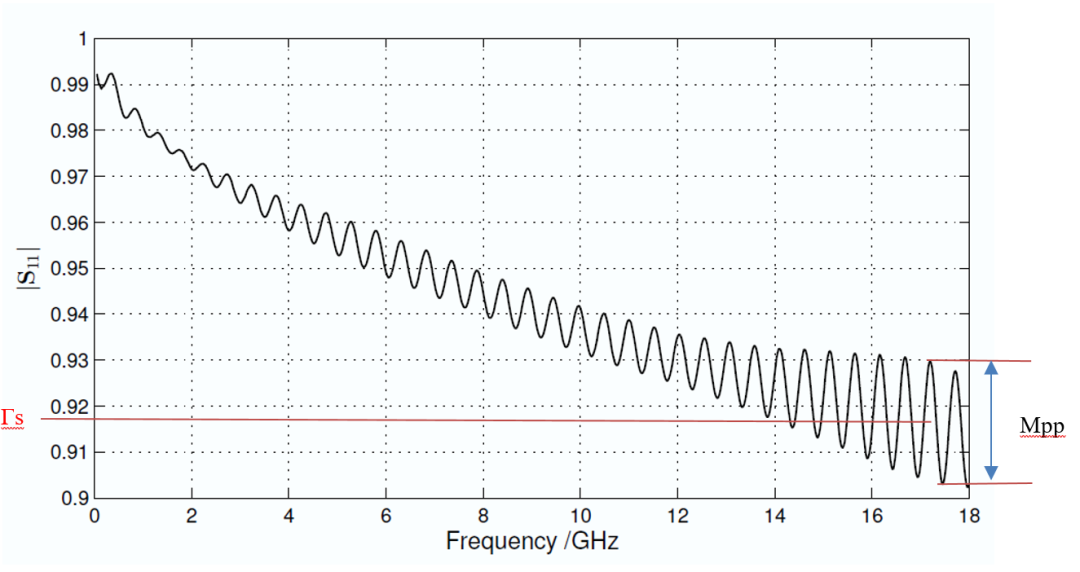

在校准后的被测端口，连接空气线和短路器，S11LinMag曲线如下例图，读取纹波起伏最大处的峰峰值Mpp。

源匹配 = Mpp/(2·Γs)
