有着“射频万用表”之称的频谱分析仪是一种应用非常广泛的射频和微波基础测量仪器。经常被用于测量放大器/发射机的谐波和杂散测量、无源互调测量，而在空中电磁环境测量中，频谱分析仪更是担当了重要的角色。
本文要讨论的是频谱分析仪的幅度精度，问题来源于日常测试中对频谱分析仪的设置及其最终测试结果的一些疑惑，带着这些问题，笔者设计了一个通用的开关电路对频谱分析仪的幅度精度进行了校准测量。

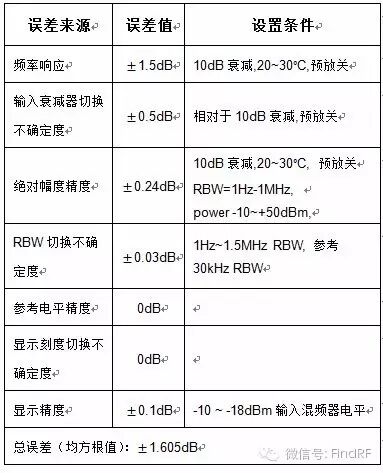

通常，要描述一台频谱分析仪的幅度精度，需要有一些附加的设置条件，以下是一台新型频谱分析仪对3.5-8.4GHz频率范围内幅度精度的描述：
从最终计算出来的均方根误差来看，首先我们可以明确±1.6dB的误差说明了频谱分析仪不能作为功率计测量的标准，如果用频谱分析仪去测量一台发射机的功率，不计耦合误差，仅仅频谱分析仪的误差就会高达+44.5/-30.8%！ 但是本文要讨论的不是频谱分析仪的精度误差究竟有多少，而是频谱分析仪在不同设置条件下，上述的误差会变化多少？ 笔者在日常工作中遇到过不少大信号和小信号的测试案例，随着频谱分析仪设置的不同，最终的测试结果似乎也有些变化。我们可以随意列举一些测试条件的可能变化： 大信号测试时（如0dBm）要设置衰减器，如20dB； 测量微弱信号时，比如-130dBm，则需要开启预放； 测量微弱信号时，要减小RBW，为了提高测试速度，SPAN也要减少； 检波方式的变化； 参考电平放在什么位置？ 多载频存在于频谱分析仪的输入端时，其自身的非线性可能会导致测试误差；不同幅度的测试信号下，误差值也在变化； 测试环境温度会有变化，尤其在野外应用时。 带着这些似是而非的、让人有些困惑的问题，笔者随意询问了一些业内人士，遗憾的事，并没有得到明确的答案。
转载:www.cdkeyitong.com
