毫米波矢量网络分析仪扩频模块的应用技术

随着宽带通信、辅助驾驶、智能家居、安防传感等应用的推动，毫米波和太赫兹技术受到了越来越多关注。毫米波太赫兹相关的产品需求也在日益增加，而相关的测试测量手段却非常有限。毫米波测量仪器是电子测量仪器中最昂贵的仪器，也是众多精贵科学仪器中的集大成者，其中毫米波网络分析仪更是无线电测量仪器的佼佼者。

    由于高频同轴连接损耗大，因此市场上网络分析仪的主机频率只到67GHz（有国产品牌推出1.00mm连接器的样机）。在67GHz以上则普遍采用扩频模块的方式来将网络分析仪的测量频率扩展搬移到毫米波太赫兹频段。目前最高频率的扩频模块可以达到1500GHz，世界上有三家品牌推出了750GHz以上的网络分析仪扩频模块产品。网络分析仪因其强大的传输参数测量能力，在器件测试、材料表征、雷达成像等方面为广大科研人员提供了强有力的科研工具。

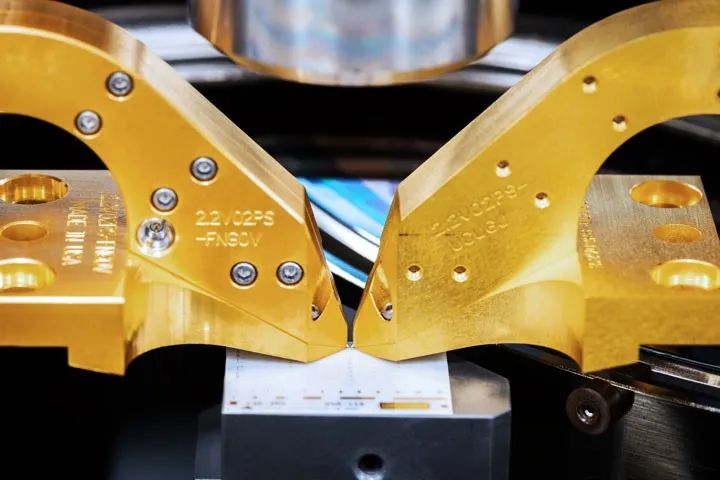

毫米波太赫兹芯片在设计、生产、检验和应用等环节需要通过在片（On-wafer）测试和裸片（Die）测试来评估其性能或者筛选合格成品。矢量网络分析仪配合高精度探针台可以实现对毫米波芯片的测试。

为保证系统测试精度，一般需要对矢网内部噪声接收机的增益、带宽校准及S参数校准、矢网扩频模块S参数校准和探针尖上S参数校准，大部分还需要功率扫描能力。由于扩频模块与探针是波导硬连接，接触上细微的偏差就可能造成较大的测量误差，且校准极为繁琐，影响效率。具有较高稳定度的测试仪表则可以降低系统误差、保证测试的准确性、提高测试效率。此外芯片测试的超宽带需求还要求测试设备指标平坦度高。平坦度差则测试平台对不同的频率传输不一致，将使系统级指标下降，误差向量幅度（EVM）恶化，幅度误差和相位误差严重影响测试结果。

值得注意的是，在测试EVM和邻信道功率比（ACPR）时，一定要注意合适的载波输入功率，如果输入功率过大就会造成线性度变差，EVM也会偏大，因此一般需要加上可调衰减器进行测试。在非线性器件测试过程中，系统的线性动态、端口匹配、定向度等指标对器件的测试结果极为重要，这也是反映扩频模块能力的重要指标。

为保证系统测试精度，一般需要对矢网内部噪声接收机的增益、带宽校准及S参数校准、矢网扩频模块S参数校准和探针尖上S参数校准，大部分还需要功率扫描能力。由于扩频模块与探针是波导硬连接，接触上细微的偏差就可能造成较大的测量误差，且校准极为繁琐，影响效率。具有较高稳定度的测试仪表则可以降低系统误差、保证测试的准确性、提高测试效率。此外芯片测试的超宽带需求还要求测试设备指标平坦度高。平坦度差则测试平台对不同的频率传输不一致，将使系统级指标下降，误差向量幅度（EVM）恶化，幅度误差和相位误差严重影响测试结果。

值得注意的是，在测试EVM和邻信道功率比（ACPR）时，一定要注意合适的载波输入功率，如果输入功率过大就会造成线性度变差，EVM也会偏大，因此一般需要加上可调衰减器进行测试。在非线性器件测试过程中，系统的线性动态、端口匹配、定向度等指标对器件的测试结果极为重要，这也是反映扩频模块能力的重要指标。转载：http://www.cdkeyitong.com/
